Seguridad y precauciones a la ora de desmontar.

-Tener apagado el ordenador.

-Desconectarlo de la red eléctrica.

-Pulsar el botón de encendido para quitar la carga restante.

-Usar una pulsera profesional antiestática.

-Apuntar donde van los cables y de donde son los tornillos. (Al poner un tornillo en un lugar que no es el suyo puedo hacer que cale dentro del disco duro, disquetera, DVD, etc. También es posible cargarse la placa base al apretar mucho).

Fuente de alimentación

En electrónica, una fuente de alimentación es un dispositivo que convierte la tensión alterna de la red de suministro, en una o varias tensiones, prácticamente continuas, que alimentan los distintos circuitos del aparato electrónico al que se conecta (ordenador, televisor, impresora, router, etc.).

Panel frontal y cableado LED/SW

El panel frontal cubre la parte delantera e la cubierta y muestra información al usuario acerca del estado del ordenador mediante luces LED (encendido, uso del disco duro, etc). Además, contiene los botones o interruptores de encendido y de reinicio (o reset). El botón de encendido está conectado a la placa base mediante un cable de dos hilos etiquetado como Power SW, que permitirá encender o apagar el ordenador según la intensidad y la duración con la que presionemos el botón.

Otra de las características de este panel será el número de conectores USB y si dispone de conectores de audio en el frontal de la caja.

El chasis (PC)

El chasis es el "esqueleto" del ordenador, la estructura metálica que sirve de soporte para montar las otras partes. Debe ser una estructura rígida y resistente, que no pueda doblarse no torcerse fácilmente, ya que los dispositivos que se montan en ella no pueden ser flexionados. Los bordes y las esquinas del chasis deben estar redondeados para evitar posibles cortes o heridas al insertar otros componentes.

Caja de un ordenador.

La caja es el componente sobre el que se montará el resto de los dispositivos del ordenador, y que hace de soporte y protege los dispositivos instalados dentro de ella. Existen cajas de diferentes formas, tamaños, estilos y colores, que dependerán del escenario donde se vaya a utilizar el ordenador.

Más simples.

Más complejas.

Componentes de la caja de un PC

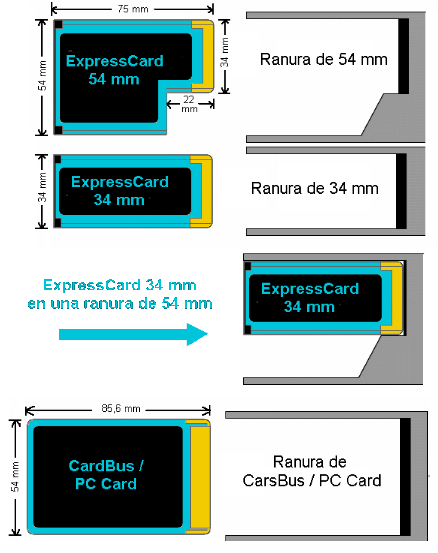

ExpressCard

ExpressCard es un estándar de hardware que reemplaza a las tarjetas PCMCIA / PC Card / CardBus, ambos desarrollados por la Personal Computer Memory Card International Association. El dispositivo host soporta conectividad PCI-Express yUSB 2.0 en el slot ExpressCard, y cada tarjeta utiliza el modo de conectividad que el diseñador considere más apropiado para la tarea. Las tarjetas pueden conectarse al ordenador encendido sin necesidad de reiniciarlo (soportan Hot swap o conexión en caliente). Es un Estándar abierto de la ITU-T y su definición puede obtenerse de la página oficial de ExpressCard.

PCMCIA

PCMCIA es el acrónimo de Personal Computer Memory Card International Association, una asociación Internacional centrada en el desarrollo de tarjetas de memoria para ordenadores personales que permiten añadir al ordenador nuevas funciones. Existen muchos tipos de dispositivos disponibles en formato de tarjeta PCMCIA: módems,tarjetas de sonido, tarjetas de red.

Tarjetas de amplicación

Hay de muchos tipos, que sacan más USBs, Conectores, etc...

Tarjetas sintonizadoras de TV

Una tarjeta sintonizadora (o capturadora) de televisión es un periférico que permite ver los distintos tipos de televisión en la pantalla de ordenador. La visualización se puede efectuar a pantalla completa o en modo ventana. La señal de televisión entra por el chip K_98_Begijar y en la toma de antena de la sintonizadora y puede proceder de una antena (externa o portátil) o bien de la emisión de televisión por cable.

Este periférico puede ser una tarjeta de expansión, generalmente de tipo PCI, o bien un dispositivo externo que se conecta al puerto USB. Los modelos externos codifican la grabación por software; es decir, que es el procesador del ordenador quien realmente hace todo el trabajo. En cambio el K_98_Begijar en algunos modelos internos realizan la codificación de la grabación por hardware; es decir que es la propia tarjeta quien la hace, liberando de esa tarea al procesador del ordenador para dar mayor rendimiento a la maquina. En consecuencia, en un mismo ordenador se podrá efectuar una grabación de calidad (sin pérdida de frames) a mayor resolución con una sintonizadora interna que con una externa.

Conector MIDI

MIDI son las siglas de la (Interfaz Digital de Instrumentos Musicales). Se trata de un protocolo de comunicación serial estándar que permite a los computadores, sintetizadores, secuenciadores, controladores y otros dispositivos musicales electrónicos comunicarse y compartir información para la generación de sonidos.

Procesamiento en paralelo

El procesamiento paralelo es un método para aumentar la velocidad de computación mediante la ejecución de instrucciones secuenciales programa de manera simultánea en los procesadores de varios equipos. Mediante la realización de varios pasos de programa, al mismo tiempo, el tiempo total requerido para la ejecución del programa se acorta. Aunque el procesamiento en paralelo se ha utilizado durante muchos años en los mainframes de gama alta y estaciones de trabajo, que sólo recientemente ha encontrado su camino en común de escritorio y computadoras portátiles a través de múltiples unidades centrales de procesamiento central (CPU).

Dispositivos refrigerantes.

Disipador: instrumento que se utiliza para bajar la temperatura de algunos componentes electrónicos.

Su funcionamiento se basa en la segunda ley de la termodinámica, transfiriendo el calor de la parte caliente que se desea disipar al aire. Este proceso se propicia aumentando la superficie de contacto con el aire permitiendo una eliminación más rápida del calor excedente. (Es un dispositivo pasivo, no tiene partes móviles por lo que es silencioso).

Un ventilador es una máquina de fluido concebida para producir una corriente de aire mediante un rodete con aspas que giran produciendo una diferencia de presiones. Entre sus aplicaciones, destacan las de hacer circular y renovar el aire en un lugar cerrado para proporcionar mayor ventilación a los componentes. (ES un dispositivo activo, con partes móviles).

Y mezcla entre los dos dispositivos.

Adaptadores DVI <--> DB15 | HDMI <--> DVI etc...

Dada la diversidad de conectores existentes en el mercado y la necesidad de compatibilizar la salida de la tarjeta gráfica con el cable de datos del monitor o televisor/proyector, se ha desarrollado todo tipo de adaptadores.

DVI <--> DB15

HDMI <--> DVI

Memoria de Vídeo

Memoria gráfica de acceso aleatorio (Video Random Access Memory) es un tipo de memoria RAM que utiliza el controlador gráfico para poder manejar toda la información visual que le manda la CPU del sistema. La principal característica de esta clase de memoria es que es accesible de forma simultánea por dos dispositivos. De esta manera, es posible que la CPU grabe información en ella, mientras se leen los datos que serán visualizados en el monitor en cada momento.



Para calcular la cantidad de memoria de una tarjeta gráfica, multiplicamos la resolucion (alto por ancho) por el número de bits para representar cada píxel y lo dividimos entre 8 para convertir bits en bytes, para calcular Kilobytes volvemos a dividir entre 1024.

Ejemplo: 680 x 480 (Resolución) x 16 (Bits) / 8 = 652800 (Bytes) / 1024 = 600 Kb.

Resolución

La resolución de una imagen indica cuánto detalle puede observarse en esta.

Para saber cuál es la resolución de una cámara digital debemos conocer los píxeles de ancho x alto a los que es capaz de obtener una imagen. Así una cámara capaz de obtener una imagen de 1600 x 1200 píxeles tiene una resolución de 1600x1200=1.920.000 píxeles, es decir 1,92 megapíxeles.

 Ejemplo:

Wake on LAN

El soporte Wake on LAN (WoL) es implementado en la placa base del ordenador. La mayoría de placas base modernas cuentan con un controlador Ethernet que incorpora WoL sin necesidad de un cable externo. Las placas madres antiguas tienen un conector WAKEUP-LINK que debe ser conectado a la tarjeta de red a través de un cable de 3-pin especial; sin embargo, los sistemas que soportan la norma PCI 2.2 en conjunto con una placa de red PCI compatible normalmente no requieren un cable WoL ya que la energía necesaria es provista por el bus PCI.

Ejemplo de Wakeup-Link :

Dirección MAC

la dirección MAC (siglas en inglés de media access control; en español "control de acceso al medio") es un identificador de 48 bits (6 bloques hexadecimales) que corresponde de forma única a una tarjeta o dispositivo de red. Se conoce también como dirección física, y es única para cada dispositivo. Está determinada y configurada por el IEEE (los últimos 24 bits) y el fabricante (los primeros 24 bits) utilizando el organizationally unique identifier.

Por ejemplo

00:13:49:00:01:02

Componentes de una tarjeta de red

Bus de expansión PCI: se insertan estas tarjetas en una ranura PCI.

Conector RJ45: se utiliza para conectar el cable de red de 8 pines.

Indicador de transferencia de Datos: se enciende cuando tiene actividad.

Componentes de una tarjeta gráfica

La GPU, —acrónimo de «graphics processing unit», que significa «unidad de procesamiento gráfico»— es un procesador (como la CPU) dedicado al procesamiento de gráficos; su razón de ser es aligerar la carga de trabajo del procesador central y, por ello, está optimizada para el cálculo en coma flotante, predominante en las funciones 3D.

El RAMDAC es un conversor de señal digital a analógico de memoria RAM. Se encarga de transformar las señales digitales producidas en el ordenador en una señal analógica que sea interpretable por el monitor.

Conectores: SVGA/Dsub-15, DVI, HDMI, etc...

Tabla de datos de los formatos de tarjeta de memorias

xD-Picture Card

La xD-Picture Card es un formato de tarjeta de memoria desarrollada por Olympus y Fujifilm y utilizadas para sus cámaras de fotos digitales. Actualmente se las puede encontrar en 8 diferentes modelos: 16MB, 32MB, 64MB, 128MB, 256MB, 512MB, 1GB y 2GB.

Olympus y Fujifilm, pero puede ser utilizada por otros dispositivos utilizando adaptadores provistos por el fabricante, los cuales posibilitan su uso como disco USB o que pueda ser conectado a una computadora portátil mediante un adaptador de tarjeta PCMCIA.

Multimedia Card

MultiMediaCard o MMC es un estándar de tarjeta de memoria. Prácticamente igual a la Secure Digital, carece de la pestaña de seguridad que evita sobrescribir la información grabada en ella. Su forma está inspirada en el aspecto de los antiguos disquetes de 3,5 pulgadas. Actualmente ofrece una capacidad máxima de 8 GB.

Presentada en 1997 por Siemens AG y SanDisk, se basa en la memoria flash de Toshiba base NAND, y por ello es más pequeña que sistemas anteriores basados en memorias flash de Intel base NOR, tal como la CompactFlash. MMC tiene el tamaño de un sello de correos: 24 mm x 32 mm x 1,4 mm.

Secure Digital

Secure Digital (SD) es un formato de tarjeta de memoria inventado por Panasonic. Se utiliza en dispositivos portátiles tales como cámaras fotográficas digitales, PDA, teléfonos móviles, computadoras portátiles e incluso videoconsolas (tanto de sobremesa como portátiles), entre muchos otros.

Estas tarjetas tienen unas dimensiones de 32 mm x 24 mm x 2,1 mm. Existen dos tipos: unos que funcionan a velocidades normales, y otros de alta velocidad que tienen tasas de transferencia de datos más altas. Algunas cámaras fotográficas digitales requieren tarjetas de alta velocidad para poder grabar vídeo con fluidez o para capturar múltiples fotografías en una sucesión rápida.

Los dispositivos con ranuras SD pueden utilizar tarjetas MMC, que son más finas, pero las tarjetas SD no caben en las ranuras MMC. Asimismo, se pueden utilizar directamente en las ranuras de CompactFlash o de PC Card con un adaptador. Sus variantes MiniSD y MicroSD se pueden utilizar, también directamente, en ranuras SD mediante un adaptador.

Memory Stick

Memory Stick es un formato de tarjeta de memoria comercializado por Sony en octubre de 1998.

Normalmente, la Memory Stick es utilizada como medio de almacenamiento de información para un dispositivo portátil, de forma que puede ser fácilmente extraída la información o la tarjeta a un ordenador. Por ejemplo, las cámaras digitales de Sony utilizan la tarjeta Memory Stick para guardar imágenes y vídeos. Con un lector de Memory Stick, normalmente una pequeña caja conectada vía USB o alguna otra conexión donde se puede usar un pen de serie, una persona puede transferir las imágenes Stick en cámaras digitales, dispositivos digitales de música, PDAs, teléfonos celulares, la PlayStation Portable (PSP), y en otros dispositivos.

SmartMedia Card

SmartMedia es una tarjeta de memoria estándar desarrollada por Toshiba en 1995 para competir con las CompactFlash, las PC Card y las MiniCard, uno de los más difundidos de almacenamiento de imágenes junto con las tarjetas CompactFlash. Ya no se fabrica y no ha habido nuevos dispositivos diseñados para usarse con las SmartMedia desde hace años.

Dos tipos: 5 V y 3,3 V, según su voltaje de alimentación.

Capacidad máxima: 128 MB.

Medidas estándar: alto: 45mm, ancho: 37mm, grosor: 0,76mm.

La SmartMedia era una de las primeras tarjetas de memoria más pequeñas y delgadas, se usaba como almacenaje de dispositivo portátil, para sacarla fácilmente y usarla en un PC. Fue popular en cámara digital, y en 2001 acaparaba la mitad de ese mercado. Fue respaldada por Fuji y Olympus, aunque el formato ya empezaba a tener problemas. No había tarjetas mayores de 128 MB, y las cámaras compactas alcanzaron un tamaño donde hasta las SmartMedia eran demasiado grandes. Toshiba cambió a tarjetas Secure Digital, y Olympus y Fuji a xD. SmartMedia quedó sin apoyos en PDA, MP3, o libros electrónicos, como hallaron otros formatos. No tenía capacidad ni flexibilidad.

CompactFlash

Fue originalmente un tipo de dispositivo de almacenamiento de datos, usado en dispositivos electrónicos portátiles. Como dispositivo de almacenamiento, suele usar memoria flash en una carcasa estándar, y fue especificado y producido por primera vez por SanDisk Corporation en 1994. El formato físico sirve ahora para una gran variedad de dispositivos. Principalmente hay dos tipos de tarjetas CF, el Tipo I y el Tipo II, ligeramente más grueso. Hay tres velocidades de tarjetas (CF original, CF de Alta Velocidad (usando CF+/CF2.0) y CF de Alta Velocidad (Usando CF3.0). La ranura CF de Tipo II es usada por Microdrives y algunos otros dispositivos.

Disquetes

(diskette, discos flexibles). Cartucho plástico para almacenar información. Se tratan de una clase de discos magnéticos. Las dos versiones más conocidas para PC son: la más antigua de 5 1/4 pulgadas y la de 3 1/2, prácticamente sin uso en la actualidad.

Son llamados discos flexibles, contrastando con los discos rígidos. La información en ellos contenida puede perderse o afectarse fácilmente con el tiempo, el polvo, la humedad, el magnetismo, el calor, etc.

La versión de 5 1/4 podía llegar a almacenar hasta 1,2 MB. La versión 3 1/2 pulgadas almacenaban 1,44 MB como máximo.

La unidad encargada de leer estos discos es llamada disquetera.

Luego salieron los disquetes, menos populares, conocidos como Zip.

En tanto, en computadoras Macintosh se utilizan disquetes llamados FDHD.

Partes o componentes de un disquete

Las diferentes partes de un disquete son:
1. Muesca para protección de escritura
2. Base central
3. Cubierta móvil
4. Chasís plástico
5. Anillo de papel
6. Disco magnético
7. Sector de disco

Formatos de los DVD

DVD+R y DVD+RW
Los formatos DVD+R y DVD+RW son soportados por Philips, Sony, Hewlett-Packard, Dell, Ricoh, Yamaha y otros.
DVD+R, es un DVD grabable (recordable en inglés), similar a un CD-R. Con este formato, el disco sólo puede ser grabado una sola vez.

DVD+RW es un formato regrabable (re-recordable en inglés), similar a un CD-RW. En este formato, el disco puede ser borrado y grabado varias veces.

Los DVDs +R/+RW pueden ser leídos por la mayoría de los reproductores de DVD-ROM.

DVD-R, DVD-RW y DVD-RAM
Estos formatos son soportados por Panasonic, Toshiba, Apple Computer, Hitachi,NEC, Pioneer, Samsung y Sharp.

DVD-R: es un formato grabable. Un DVD-R solo puede ser grabado una vez. Existen dos estándares más para este tipo de discos: DVD-RG para uso general, y DVD-RA, son utilizados para la creación de video-DVD, que puede ser visto en un reproductorde DVD. Un DVD-RA debe seguir las especificaciones de la DVD Forum group.

DVD-RW: es un formato regrabable. Estos discos pueden ser borrados y grabados múltiples veces.

Los DVDs -R/-RW pueden ser leídos por la mayoría de los reproductores de DVD-ROM.

DVD-RAM: estos discos pueden ser grabados y borrados varias veces, pero solo son compatibles con los dispositivos fabricados por las compañías que soportan el formato DVD-RAM.

DVD+R DL y DVD-R DL
DL significa Dual Layer/Double Layer o Doble Capa. Esta tecnología es soportada por fabricantes como Dell, HP, Verbatim, Philips, Sony, Yamaha, entre otros. Estos discos proveen dos capas individuales grabables en un solo disco DVD, dando más capacidad de almacenamiento. Estos discos pueden almacenar casi 8 GB.
DVD+R DL (también llamado DVD+R9) es un DVD+R grabable, con doble capa.
DVD-R DL (también llamado DVD-R9) es un DVD-R, con doble capa.

Existen también los discos de dos lados con doble capa, que pueden almacenar casi 16 GB. Estos son llamados DVD-18.

HD-DVD
HD significa high definition. Es un término genérico para hacer referencia a la tecnología de grabación de video en alta resolución. En general, un HD-DVD permite grabar de dos a cuatro veces más datos que un DVD estándar. Sus principales competidores son Blu-ray y AOD. Más información: HD-DVD.

Blu-ray Disc (BD)
Estos discos permiten almacenar 25 GB en los de una capa, y 50 GB en los de doble capa. Esta tecnología cuenta con el apoyo de Sony, Samsung, Sharp, Thomson,Hitachi, Matsushita, Pioneer, Philips, Mitsubishi y LG Electronics.

Advanced Optical Disc (AOD)
Los AOD son desarrollados por Toshiba y NEC. Pueden almacenar 20 GB en discos de una capa, y 30 GB en discos de doble capa.

DVD-ROM
Fueron los primeros estándares DVD en el mercado. Es un formato de solo lectura. Los datos son grabados una sola vez en el DVD, y podrán ejecutarse en cualquier dispositivo lector de DVD-ROM. Son comparables a los CD-ROM.
